Химическое текстурирование оснастки: восстановим текстуру и продлим ресурс пресс‑форм

Наносим и ремонтируем текстурированные поверхности по чертежам и образцам. Работаем по каталогу Mold Tech.

Срок — от 3 рабочих дней.
Отправить ТЗ на расчет

Каталог MoldTech — главный справочник текстур для химического травления шагрени на металлических пресс-формах

MoldTech объединяет сотни стандартизированных видов тиснения с собственной нумерацией: от мелкой шагрени до глубоких фактур «кожа», «лён», «карбон» и декоративных рисунков. По нему восстанавливают рельеф на стальных и алюминиевых формах методом химического травления.

  • По каталогу Mold Tech:

    Работаем по всему спектру нумерации каталога Mold Tech — от тонкой шагрени до крупных декоративных тиснений. Химическое травление позволяет точно переносить выбранный рельеф на стальные и алюминиевые пресс-формы, включая криволинейные поверхности и участки сложной геометрии.

  • По образцу:

    Выполняем реверс-инжиниринг текстуры по предоставленному образцу. Снимаем параметры даже с изношенных поверхностей (с остаточной глубиной рельефа от 2 мкм) и восстанавливаем структуру до исходных проектных значений.

  • По чертежу:

    Строго соблюдаем указанные в КД параметры шероховатости (Ra, Rz) и допуски формы и расположения поверхностей в пределах заданных допусков. Гарантируем соответствие требованиям ГОСТ Р 2.308-2023 и отраслевым ТУ.

  • Контроль качества:

    Каждый этап фиксируется, финальный результат проверяется профилометром.

Отправить чертеж или образец
Примеры работ

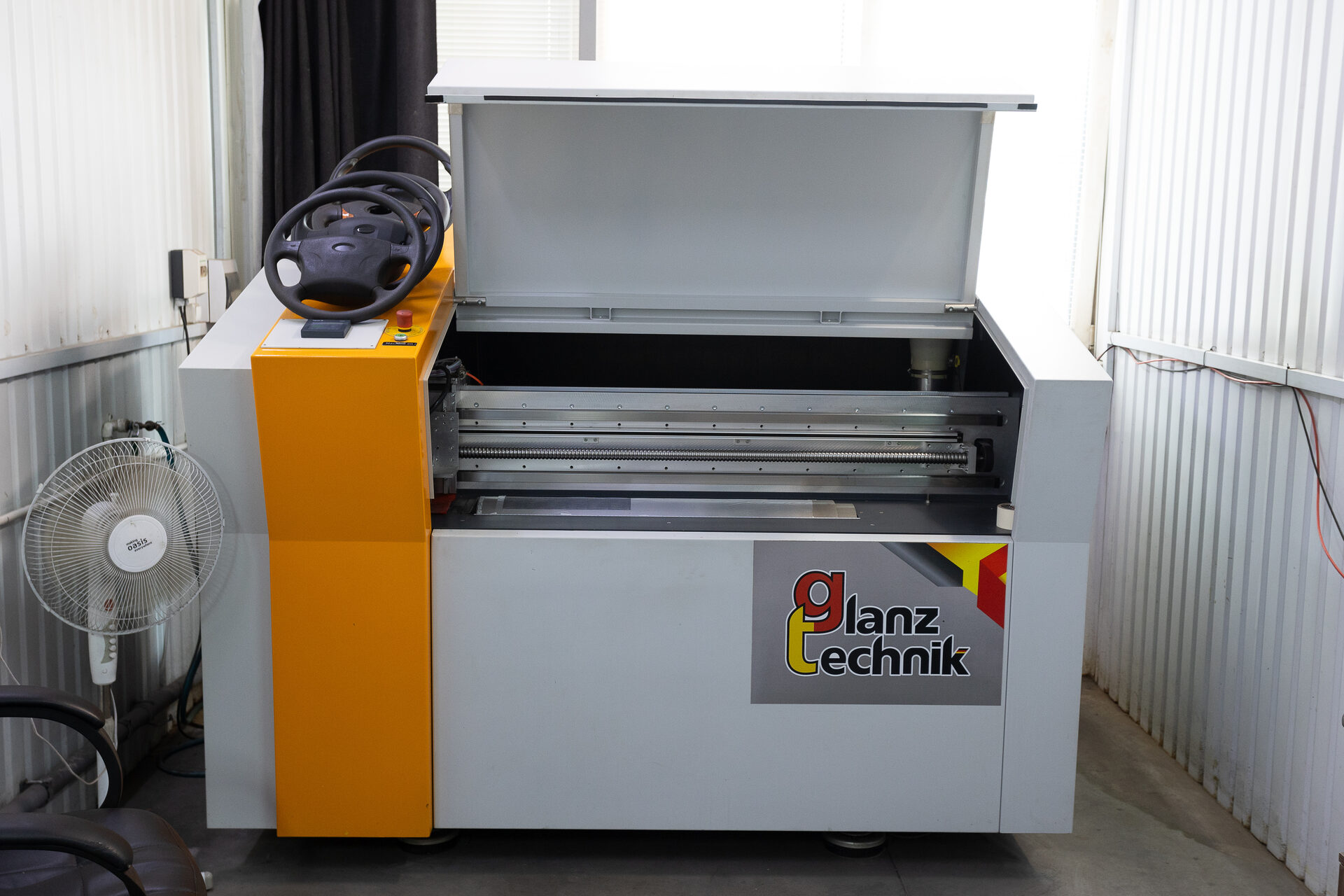

Плоттер для нанесения рисунка химического травления на формообразующую оснастку
Плоттер на производственном участке
01 Технология

Как работает плоттер: технология химического травления рисунка

Плоттер переносит выбранный рисунок из каталога MoldTech не обычными чернилами, а специальным защитным воском. Печатные головки формируют изображение на специальной бумаге, которая затем переносится на подготовленный участок формообразующей.

На следующем этапе кислота протравливает только открытые участки металла, воспроизводя заданную текстуру с точностью до десятых долей миллиметра. Финишная абразивно-струйная обработка специальными стеклянными шариками или калиброванным песком удаляет остатки воска и формирует окончательный рельеф.

Такой метод исключает брак на основной оснастке — параметры глубины и шага текстуры подбираются под конкретную марку стали ещё до запуска серии.

  1. 01

    Печать на бумаге

    Печатные головки переносят рисунок из каталога MoldTech на специальную бумагу защитным восковым составом.

  2. 02

    Перенос на оснастку

    Бумага с рисунком переносится на подготовленный участок формообразующей и служит точной маской для травления.

  3. 03

    Кислотное травление

    Кислота протравливает открытые участки металла строго по нанесённой маске, формируя заданный рельеф.

  4. 04

    Абразивная обработка

    Струйная обработка стеклянными шариками или специальным песком удаляет остатки воска и формирует финишный рельеф.

Выезд на площадку заказчика. Если повреждение не требует капитального ремонта, подбираем нужный рисунок по техническому заданию. Наш мастер с участка химического травления выполняет доработку непосредственно на территории заказчика — без простоя оборудования.
Каталог рисунков
MoldTech
Метод
Химическое травление
Выезд
На площадку заказчика
06 преимуществ

Плюсы химического травления

  1. Улучшение адгезии

    Созданная текстура улучшает сцепление материалов с поверхностью пресс-формы

  2. Повышение качества продукции

    Улучшенная адгезия приводит к более равномерному распределению материала и уменьшению дефектов

  3. Долговечность

    Химически текстурированные пресс-формы обладают повышенной стойкостью к износу и коррозии

  4. Снижение затрат на производство

    Химическое травление снижает производственные расходы, уменьшая брак и увеличивая долговечность пресс-форм за счет лучшей адгезии и меньшего износа

  5. Повышение точности и воспроизводимости

    Текстурированные поверхности улучшают распределение материалов, что уменьшает дефекты и повышает качество, особенно в электронике и медицине

  6. Улучшение эстетического вида

    Химическое травление создает текстуры и узоры на пресс-формах, улучшая внешний вид изделий, что особенно важно в эстетически ориентированных отраслях, таких как авто- и бытовая промышленность

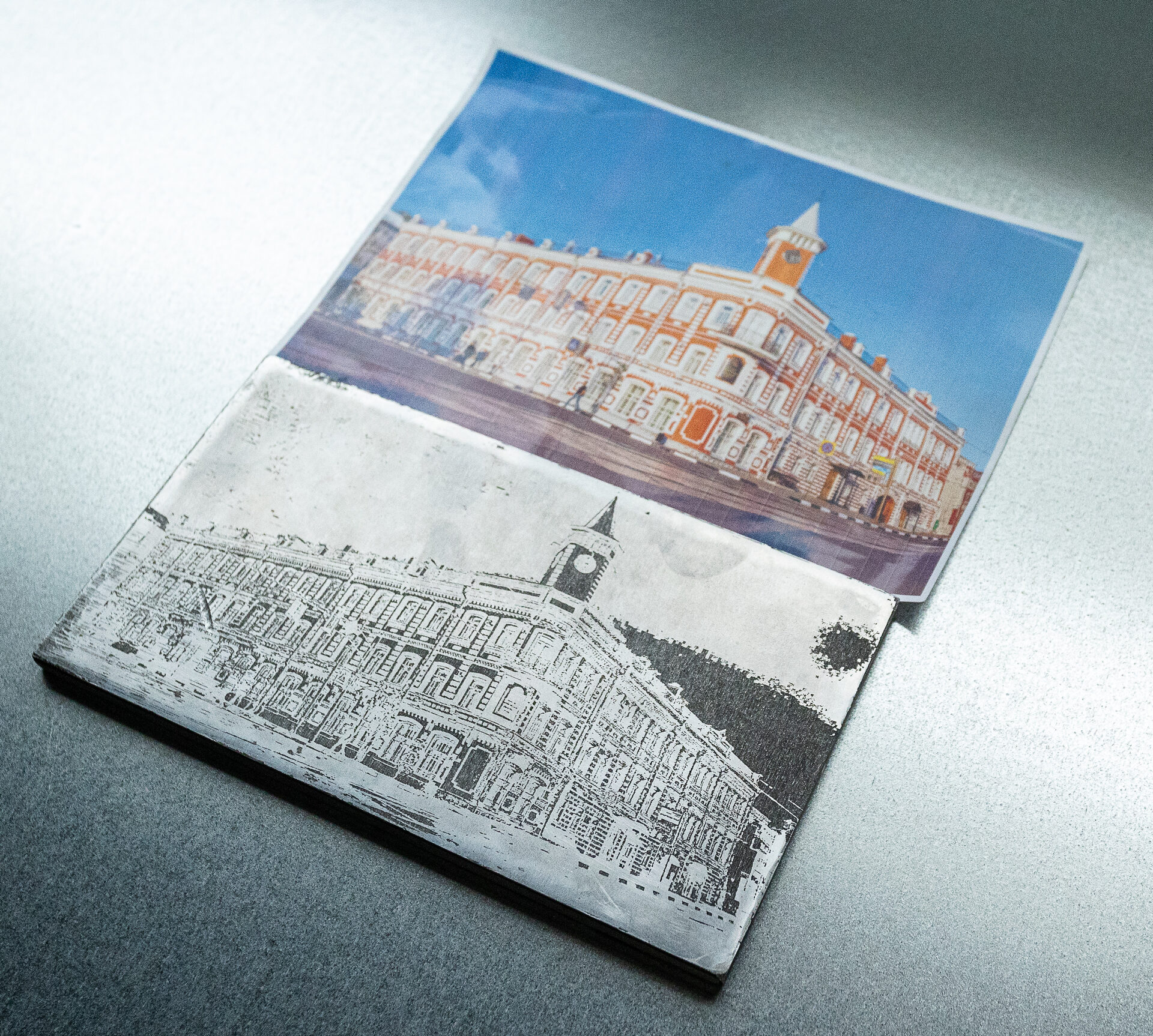

Металлическая пластина с химическим травлением здания в Ульяновске рядом с фотографией оригинала
Компания ГЛЯНЦ ТЕХНИК

Восстановление тиснения

Шагрень — это уникальная технология обработки, которая не только улучшает внешний вид пластиковых изделий, но и повышает их функциональность и удобство в использовании. В результате применения шагрени изделия не только становятся привлекательными, но и приобретают дополнительные полезные свойства.
